量程：0.5t,1t,2t,3t,5t,10t,20t,30t
適用于汽車衡、船載稱重、小尺寸臺秤、測力計、材料檢驗設備以及環境監測儀。
特征：
以O(shè)IML R60 C3為標準，分度值達1000
尺寸小，拉壓兩用型
偏載小，結構緊奏，適合戶外稱重
高兼容動態稱重
IP67防護
可選：-耐溫120℃[248°F],防雷 -6線制 -不銹鋼
| SPECIFICATIONS 技術參數 | |||
| Full Scale Output 靈敏度輸出 | 2.0±0.1%mV/V | Recommended Excitation 使用電壓 | 10V(15V Maximnm) |
| Zerc Balance 零點輸出 | ±1.0mV/V | Insulation Resistance 緣阻抗 | >2[50V DC]GΩ |
| Non-linearity 非線性 | <±0.3% | Nominal Temperature Range 工作溫度 | -10℃to40℃/14℉to104℉ |
| Repeatability 重復性 | <±0.3% | ||
| Hysteresis Error 滯后 | <±0.3% | Safe Overload 安全過載 | 150% of full scale |
| Creep in 30 min 30分鐘蠕變 | <±0.3% | Breaking Overload 極限過載 | 300% of full scale |
| Input Resistance 輸入電阻 | 775Ω±5 | IP Rating 防護等級 | IP67/IP68 |
| Outnput Resistance 輸出電阻 | 702Ω±2 | Cable Color Code 顏色碼 | Exc(輸入)+:Red(紅);Exc(輸入) -Black(黑);Sig(輸出)+Green(綠); Sig(輸出)-:Whit白 Shield Bare(屏蔽) |
| Element Materia 材質 | Alloy steel/Stainless steel 合金鋼/不銹鋼 | ||

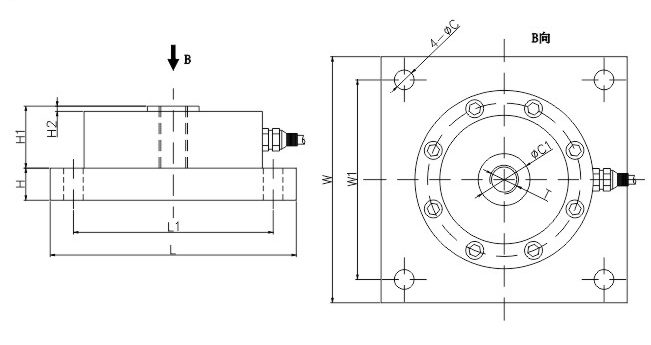

| DIMENSIONS 尺寸 | ||||||||||
RATE CAPACITY 量程 | C | C1 | L | L1 | W | W1 | H | H1 | H2 | T |
| t/mm | ||||||||||
| 0.5-3 | 11 | 29 | 130 | 112 | 130 | 112 | 18 | 34.8 | 3 | M16 |
| 5;10 | 13 | 39 | 160 | 130 | 160 | 130 | 20 | 47.8 | 6.4 | M32X2 |
| 20;30 | 18 | 50.4 | 170 | 133 | 170 | 133 | 25 | 57.2 | 6.4 | M39X3 |
| klb/inches(conversion of above dimensions 由以上尺寸轉換) | ||||||||||
| 1.10-6.61 | 1.14 | 0.4 | 5.12 | 4.41 | 5.12 | 4.01 | 0.71 | 1.37 | 0.12 | M16 |
| 11.02-22.04 | 0.52 | 1.53 | 6.30 | 5.12 | 6.30 | 5.12 | 0.79 | 1.88 | 2.52 | M32X2 |
| 44.09-66.12 | 0.71 | 1.98 | 6.70 | 5.24 | 6.70 | 5.33 | 0.98 | 7.25 | 2.52 | M39X3 |
