量程：100Kg,200Kg,300Kg,500Kg,1000Kg,2000Kg,3000Kg,5000Kg,10000Kg,20000Kg
適用于電子地磅，料斗秤，以及其他稱重設備
特征：
符合OIML C3和NTEP認證指標，分度數值5000，C3級別多用型傳感器
尺寸小，靈敏度高
防爆（Ex ib II Ct4）
Ip7防護
可選項為：-耐溫120℃［248°F ］，防雷-6線制-不銹鋼
| SPECIFICATIONS 技術參數 | |||
Full Scale Output 靈敏度輸出(Ib/英制) | 3.0±0.25%mV/V | Element Materia 材質 | Alloy steel/Stainless steel 合金鋼/不銹鋼 |
| Recommended Excitation 使用電壓 | 10V(15V Maximnm) | ||
| Zerc Balance 零點輸出 | ±0.02mV/V | Insulation Resistance 緣阻抗 | >2[50V DC]GΩ |
| Non-linearity 非線性 | <±0.017% | Nominal Temperature Range 工作溫度 | -10℃to50℃/14℉to122℉ |
| Repeatability 重復性 | <±0.017% | Safe Overload 安全過載 | 150% of full scale |
| Hysteresis Error 滯后 | <±0.017% | Breaking Overload 極限過載 | 300% of full scale |
| Creep in 30 min 30分鐘蠕變 | <±0.023% | IP Rating 防護等級 | IP67 |
| Input Resistance 輸入電阻 | 380Ω±25 | Cable Color Code 顏色碼 | Exc(輸入)+:Red(紅);Exc(輸入) -Black(黑);Sig(輸出)+Green(綠); Sig(輸出)-:Whit白 Shield Bare(屏蔽) |
| Outnput Resistance 輸出電阻 | 350Ω±5 | ||

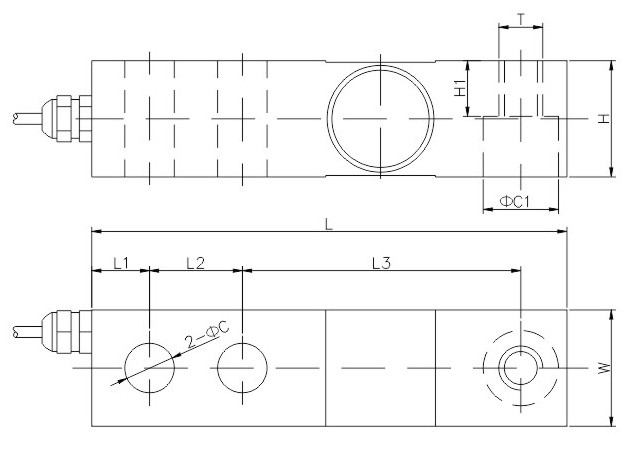

| DIMENSIONS 尺寸 | ||||||||||
RATE CAPACITY 量程 | C | C1 | L | L1 | L2 | L3 | H | H1 | W | T |
| kg/mm 100-2000 | 13.5 | 20.6 | 130 | 15.8 | 25.4 | 76.2 | 31.8 | 15.2 | 31.8 | M12X1.75 |
| 3000-5000 | 19.8 | 30.2 | 171.5 | 19.1 | 38.1 | 95.3 | 38.1 | 19 | 38.1 | M18X1.5 |
| 10000 | 26.2 | 46 | 222.3 | 25.4 | 50.8 | 120.7 | 50.8 | 25.4 | 50.8 | M24X2 |
| klb/inches(conversion of above dimensions 由以上尺寸轉換) | ||||||||||
| 100-4000 | 0.53 | 0.89 | 5.12 | 0.62 | 1.00 | 3.00 | 1.25 | 0.60 | 1.25 | 1/2-20UNF |
| 5000;10000 | 0.79 | 1.19 | 6.75 | 0.75 | 1.50 | 3.75 | 1.50 | 0.75 | 1.50 | 3/4-15UNF |
| 15000;20000 | 1.03 | 1.82 | 8.75 | 1.00 | 2.00 | 4.75 | 2.00 | 1.00 | 2.00 | 1-14UNF |
